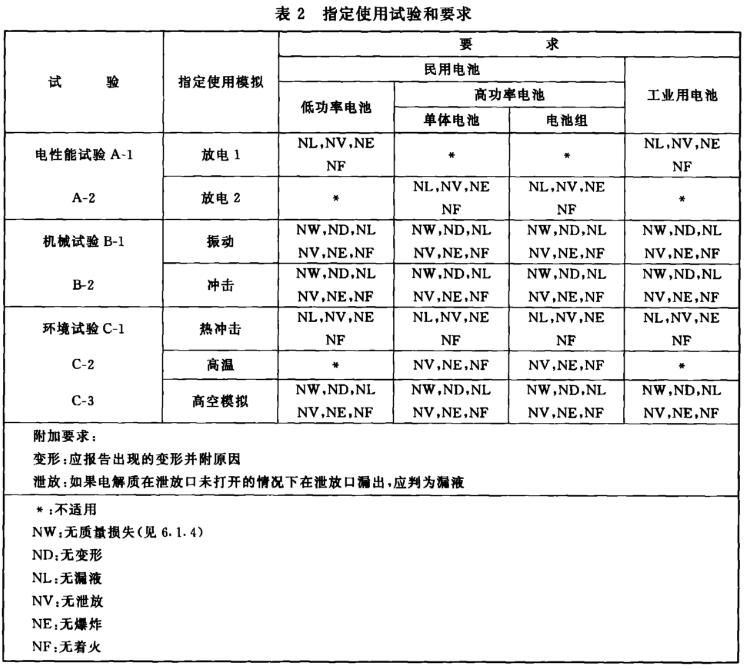

表2列出了指定使用試驗要求：

試驗方法

1、電性能試驗A-2——放電2

a）目的

該試驗模擬電池用于照相機以及類似的應用。通常規(guī)定，在照相機應用試驗中，做電流約為1A的脈沖放電試驗，當安裝了膠卷驅(qū)動馬達時，則有連續(xù)電流流過。

b）試驗方法

從表3選取電阻R₂，使未放過電的電池連續(xù)放電。

試驗應分別在（20±2）℃下和在（60±2）℃進行24h.

c）要求。

見表2。

2、機器試驗B-1——振動（模擬震動試驗箱）

a）目的

該試驗模擬運輸過程中的振動，試驗條件在UN（1995）[14]和其他文件中規(guī)定。

b）試驗方法

被試電池應經(jīng)受振幅為0.8mm（最大位移為1.6mm）的簡單諧振。頻率以1Hz/min的速率在10Hz~55Hz范圍內(nèi)變化，經(jīng)過90min~100min后復原。在電池的三個互相垂直的軸向?qū)Ρ辉囯姵剡M行試驗，對于只有兩個對稱軸的被試電池，對電池的兩個垂直的軸向進行試驗。

未放過電的和放電完全的電池都應試驗。

c）要求

見表2。

3、機械試驗B-2——沖擊

a）目的

該試驗模擬運輸過程中的碰撞和粗暴裝卸的情形，試驗條件在UN（1995）[14]和其他文件中規(guī)定。

b）試驗方法

用能固定被試電池的所有表面都堅固的固定架將被試電池固定在試驗機上。每個被試電池應經(jīng)受大小相同的三次沖擊，在三個互相垂直的軸上各一次。每次沖擊施加在被試電池的一個而上，沖擊過程中被試電池以這樣的方式加速：在最初的3ms內(nèi)，最小平均加速度為75×9.8m/s²，最大加速度應在125×9.8m/s'~175X9.8m/s²之間。

未放過電和放電完全的電池都應試驗。

c）要求

見表2。

4、環(huán)境試驗℃-1——熱沖擊

a）目的

該試驗用來評估在溫度快速變化的條件下電池的整體密封性能。

b）試驗方法

被試電池在（75±2）℃的溫度下放置48h，接著在（-20±2）℃的溫度下放置6h，再在室溫下放置至少24h。每次不同溫度之間轉(zhuǎn)換的最長時間為5min。在試驗時，應采取適當?shù)姆雷o措施，保護電池在低溫存放后再回升到室溫過程中免受冷凝水的影響。

熱沖擊試驗用做過高空模擬的電池來做。

c）要求

見表2。

高低溫濕熱試驗箱-瑞凱

5、環(huán)境試驗C-2——高溫（高低溫濕熱試驗箱）

a）目的

該試驗模擬：

1）在過熱保護裝置不能適時動作時的情形；

2）電池長時間暴露在高溫下。

b）試驗方法

被試電池在（100±2）℃放置5h，接著在（20±2）℃放置8h；另一試驗為：被試電池在（60±2）℃放置30天，再在（20±2）℃放置8h.。

c）耍求

見表2。

7、環(huán)境試驗c-3——高空模擬

a）目的

該試驗模擬空運時的低壓環(huán)境，試驗條件在UN（1995）[14]及其他文件中規(guī)定。

b）試驗方法

被試電池在壓力為11.6Pa或更低、溫度為（20±2）℃的環(huán)境中下至少放咒6h。

c）要求

見表2。
