摘要:步入式高低溫濕熱試驗箱可以為數量較多、體積較大的儀器、產品提供高溫、低溫、濕熱等測試環境，在高端制造業領域發揮著越來越重要的作用。文章參考JJF11011—2003《環境試驗設備溫度、濕度校準規范》對步入式高低溫試驗箱的校準過程和方法進行探討。

隨著我國制造業水平的不斷提高，新型、高端的產品大量涌現，其發展趨勢包括大型化、微型化、精密化等。相對應的，為了對產品提供更加可靠、準確的性能測試和研究，也出現了大量的相應的計量器具。步入式高低溫濕熱試驗箱就是比較典型的一種，與傳統的試驗箱相比，其最為突出的特點就是在環境測試空間方面的大幅度提升，借助步入式試驗箱，可以對數量較多、體積較大的儀器、產 品進行高溫、低溫、濕 熱等環境測試目。目前， 步入式試驗箱已在航空航天、汽車、石化、電力等領域發揮著不可替代的作用。同時，步入式試驗箱的計量檢定和校準也成為了計量行業關注的重點。

本文參考JJF 1101—2003《環境試驗設備溫度、濕度校準規范》對步入式高低溫試驗箱的校準過程和方法進行探討。

1、校準項目

步入式高低溫濕熱試驗箱的校準項目主要包括溫度偏差、濕度偏差、溫度均勻度、濕度均勻度、溫度波動度、濕度波動度等。

2、校準方法

2.1、校準溫、濕度點的選擇在對步入式高低溫濕熱試驗箱進行校準時，一般選擇設備使用范圍的上、下限及中間點，也可以根據用戶實際需要選擇常用的溫、濕度 點進行校準。

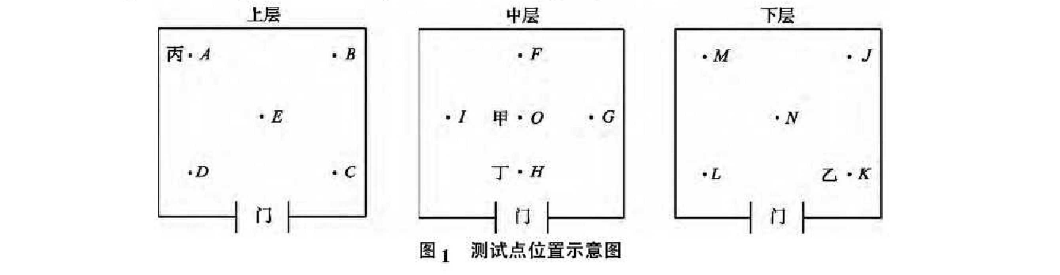

2.2、測試點的位置及數量在對一-般環境試驗設備進行校準時，應在工作室內布置3個校準面，簡稱上、中、下3層。而對于步入式高低溫濕熱試驗箱來說，由于其容積大于2m3，應布置15個溫度測試點和4個濕度測:試點，如圖1所示。其中，A~0為溫度測試點，甲。丁為濕度測試點。

2.3、溫度、濕度的校準按規定布置傳感器，設定步入式試驗箱試驗參數為待檢溫、濕度點。 待儀器正常工作并穩定后，每隔2 min讀取標準器的示數并記錄，共記錄15次。

2.4、試驗數據處理

2.4.1、溫度偏差計算

對于被測步入式高低溫濕熱試驗箱，其溫度偏差由式(1)計算得出。

2.4. 2、溫度均勻度計算

步入式高低溫濕熱試驗箱的溫度均勻度依據式(2)計算。

2.4.3、溫度波動度計算

步入式高低溫濕熱試驗箱的溫度波動度，即設備在穩定狀態下工作空間中心點溫度隨時間的變化量，依據式(3) 計算

2.4.4、相對濕度偏差、均勻度及波動度計算

步入式高低溫濕熱試驗箱的相對濕度偏差、均勻度及波動度計算依據式(4)。式(6)進行，與溫度的偏差、均勻度及波動度計算類似，在此不再贅述。

3、結束語

步入式高低溫濕熱試驗箱在我國高端制造業飛速發展的階段應用日益廣泛，發揮越來越重要的作用，本文對步入式高低溫試驗箱的校準過程和方法進行了探討，對該設備的實際運用具有一定的指導作用
