一、目的

為了滿足客戶的產品質量要求，特制定此標準，有利于質量保證能力的有效推行，并促使

環境及可靠性試驗標準化。

二、范圍

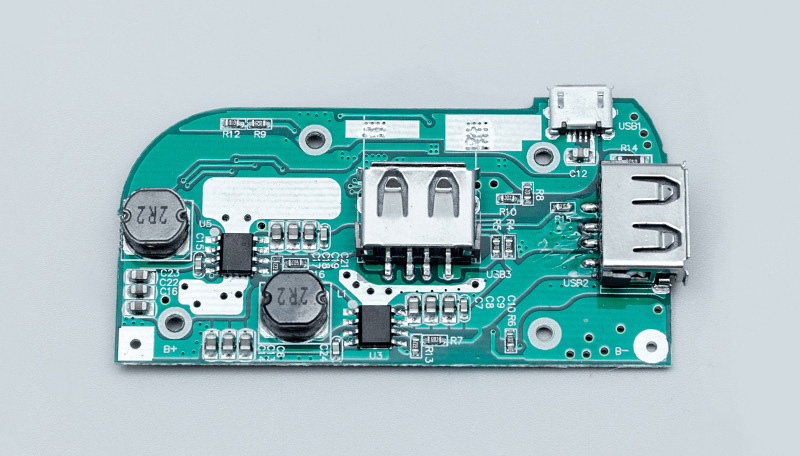

適用于開發部所設計且客戶有要求的 PCBA（注：量產產品有大的設計變更或關鍵元器件更

改時才適用此標準）。

三、職責

1、項目工程師：負責提供新開發的成熟或試產之試驗樣品；

2、開發實驗室：負責樣品的測試、信息保存、測試報告的提交、不良品跟進與處理。

3、抽樣計劃及測試流程

（1）PCBA 樣品數不少于 15PCS,按規范“6”操作，具體執行計劃需按照附件“7”進行。

4、PCBA 可靠性測試項目

（1）PCBA 老化試驗-PCBA aging test

（2）PCBA 元器件溫升試驗-PCBA components temperature rise test

（3）PCBA 高溫高濕工作試驗-PCBA high temperature and high humidity working test work

（4）PCBA 低溫工作試驗-PCBA low temperature working test

（5）PCBA 冷熱沖擊試驗-PCBA thermal shock test

（5）PCBA 高溫高濕、低溫存貯試驗-PCBA high temperature and high humidity, low temperature storage test

（7）PCBA 電子振動試驗-PCBA electronic vibration test

（8）PCBA 鹽霧試驗-PCBA salt spray test

5、測試項目具體操作規范

（1）PCBA 老化試驗

試驗?zāi)康模汉Y選 PCBA 早期的不良

試驗設備：老化房

試驗樣品：6PCS

試驗內容：PCBA 在 50±5℃溫度下進行 500 小時 1.1 倍額定電壓通電工藝?yán)匣瘻y(cè)試

判定標準：功能正常

（2） PCBA 高溫高濕工作試驗

試驗?zāi)康模簷z驗產品在高溫環境條件下使用的適用性

試驗設備：恒溫恒濕試驗箱

試驗樣品：3SETS

試驗內容：被測產品不包裝、處于 1.3 倍額定電壓導通，額定負載的工作狀體下，以正常位置放入試驗箱內，使溫度達到70±2℃,濕度達到 90－95%，持續8小時，持續期滿，立即進行產品測試后的檢查。

判定標準：通過基本功能測試，外觀和結構正常，不允許燃燒

（3）PCBA 低溫工作試驗

試驗?zāi)康模簷z驗產品在低溫環境條件下使用的適用性

試驗設備：恒溫恒濕試驗箱

試驗樣品：3SETS

試驗內容：被測產品不包裝、處于 1.3 倍額定電壓導通狀態，以正常位置放入試驗箱內，使溫度達到-25±3℃,溫度穩定后，持續 8 小時，持續期滿，進行產品測試后的檢查。

判定標準：通過基本功能測試；外觀和結構正常

（4）PCBA 冷熱沖擊試驗

試驗?zāi)康模簷z驗產品經受環境溫度訊速變化的能力

試驗設備：冷熱沖擊試驗箱

試驗樣品：3SETS

試驗內容：被測產品不包裝、不導通或不帶電池狀態，以正常位置放入試驗箱內，高溫為70℃，穩定溫度保持時間為 1 小時，低溫為-20℃，，穩定溫度保持時間為 1 小時，轉換時間不大于 15 秒，循環次數為 10 次（1 循環周期為 2 小時），循環期滿，在正常大氣條件下放置2小時，放置期滿，被檢樣機立即進行產品測試后的檢查。

判定標準：產品外觀和結構正常。功能、性能方面正常。

（5）PCBA 高溫高濕、低溫存儲試驗

試驗?zāi)康模簷z驗產品在高溫低溫環境條件下的適用性

試驗設備：恒溫恒濕試驗箱

試驗樣品：3PCS

試驗內容：PCBA 在 70℃,90%濕度環境下放置 24 小時，在-20℃環境下放置 24 小時，然后分別進行檢查。

判定標準：元器件能正常工作，程序能正常運行

（6）PCBA 鹽霧試驗

試驗?zāi)康模簷z驗產品抗腐蝕性能

試驗設備：鹽水噴霧試驗機

試驗樣品：3PCS

試驗內容：1）鹽溶液是用化學純氯化鈉和電阻率不低于 5000 歐姆*CM 蒸餾水或去離子水制成。用5份質量的氯化鈉和95份質量的水，經過充分的混合，制成氯化鈉含量為5±1%的鹽溶液。

2）每次配制的鹽溶液，溫度在 35℃時，經噴霧后的收集液，其 PH 值為 6.5~7.2。允許用稀釋后的化學純鹽酸或氫氧化鈉調整 PH 值，檢測 PH 值，可用酸度計或 PH 精密試紙。

3）試驗有效空間內，任意一個位置的潔凈收集器，連續收集的噴霧時間最少為16H，平均每小時在 80CM。

2）水平收集面積（直徑約 10CM）內，鹽霧沉降量為 1-2ML。

4）試驗有效空間內的溫度為 35℃，試驗樣品連續噴霧的時間最少為 48H，試驗樣品在試驗箱內恢復到正常的試驗大氣條件下，直至試驗樣品到達穩定溫度后檢驗外觀和功能。

判定標準：產品的各項功能正常，外觀/結構正常。

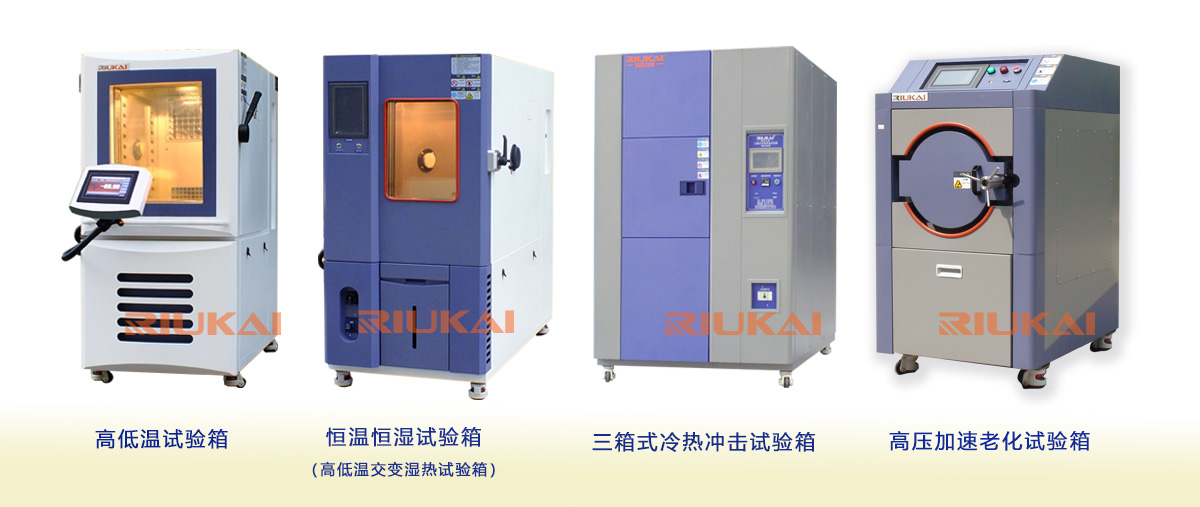

瑞凱儀器可靠性環境試驗箱均能滿足以上測試需求，電路板，電器，航天航空，汽車可靠性試驗方案技術咨詢：18938563648
