一、高溫老化壽命試驗(HTOL)

參考標準：JESD22-A108；

測試條件：

For devices containing NVM, endurance preconditioning must be performed before HTOL per Q100-005.

Grade 0: +150℃ Ta for 1000 hours.

Grade 1: +125℃ Ta for 1000 hours.

Grade 2: +105℃ Ta for 1000 hours.

Grade 3: +  85℃ Ta for 1000 hours.

Vcc (max) at which dc and ac parametric are guaranteed. Thermal shut-down shall not occur during this test.

TEST before and after HTOL at room, hot, and cold temperature.

譯文：

一、高溫老化壽命試驗(HTOL)

參考標準：JESD22-A108；

測試條件：

對于含有NVM的設備，在使用HTOL之前必須按照Q100-005進行耐久預處理。

0級:+150℃Ta 1000小時。

1級:+125℃Ta 1000小時。

2級:+105℃Ta 1000小時。

3級:+ 85℃Ta 1000小時。

保證直流和交流參數的Vcc (max)。在此測試期間不應發生熱關閉。

在室溫、熱、冷溫度下測試HTOL前后的濃度。

二、高加速應力試驗(HAST)

參考標準：JESD22-A110；

測試條件：

Plastic Packaged Parts

Grade 0: +175℃ for 1000 hours or +150℃ for 2000 hours.

Grade 1: +150℃ for 1000 hours or +175℃ for   500 hours.

Grades 2 to 3: +125℃ for 1000 hours or +150℃ for   500 hours.

Ceramic Packaged Parts

+250℃ for 10 hours or +200℃ for 72 hours.

TEST before and after HTSL at room and hot temperature.

* NOTE: Data from Test B3 (EDR) can be substituted for Test A6 (HTSL) if package and grade level requirements are met.

譯文：

二、高加速應力試驗(HAST)

參考標準：JESD22-A110；

測試條件：

塑料包裝部分

0級:+175℃1000小時或+150℃2000小時。

1級:+150℃1000小時或+175℃500小時。

2 ~ 3級:+125℃1000小時或+150℃500小時。

陶瓷包裝部分

+250℃10小時或+200℃72小時。

在室溫和高溫下測試HTSL前后。

*注:如果滿足包裝和等級要求，測試B3 (EDR)數據可替換為測試A6 (HTSL)數據。

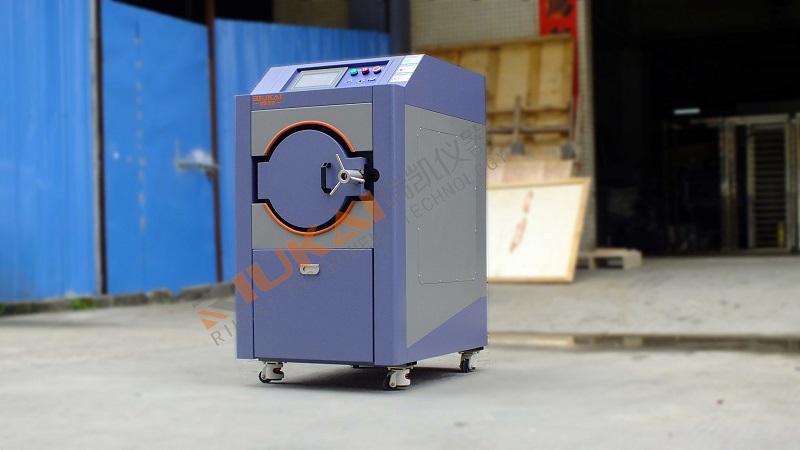

HAST高壓加速老化試驗箱-瑞凱

三、高溫存儲試驗(HTSL)

參考標準：JESD22-A103 ；

測試條件：

Plastic Packaged Parts

Grade 0: +175℃ for 1000 hours or +150℃ for 2000 hours.

Grade 1: +150℃ for 1000 hours or +175℃ for   500 hours.

Grade 2 to 3: +125℃ for 1000 hours or +150℃ for   500 hours.

Ceramic Packaged Parts

+250℃ for 10 hours or +200℃ for 72 hours.

TEST before and after HTSL at room and hot temperature.

* NOTE: Data from Test B3 (EDR) can be substituted for Test A6 (HTSL) if package and grade level requirements are met.

譯文：

三、高溫存儲試驗(HTSL)

參考標準：JESD22-A103 ；

測試條件：

塑料包裝部分

0級:+175℃1000小時或+150℃2000小時。

1級:+150℃1000小時或+175℃500小時。

2 ~ 3級:+125℃1000小時或+150℃500小時。

陶瓷包裝部分

+250℃10小時或+200℃72小時。

在室溫和高溫下測試HTSL前后。

*注:如果滿足包裝和等級要求，測試B3 (EDR)數據可替換為測試A6 (HTSL)數據。
