1、試驗目的

考核被試品在經歷高溫高濕環境后性能是否正常。

2、參考標準

IEC60068-2-30-2005(testAbVariante2)。

3、試驗條件

試驗條件詳見圖 1、圖 2、圖 3，其中 TTEST從表 1中選取

4、試驗步驟

A循環

a）將進行性能檢測后的被試品安裝在高溫試驗箱內；

b）以1℃/min的速率將箱內溫度從常溫升至TTEST；

c）保持至少2h使被試達到溫度穩定；

d）啟動被試品使其工作，并保持6h，進行性能檢測；

e）使被試品停止工作，將箱內溫度以1℃/min降至常溫；

f）箱內常溫保持至少1h后啟動被試品使其工作，并進行性能檢測。

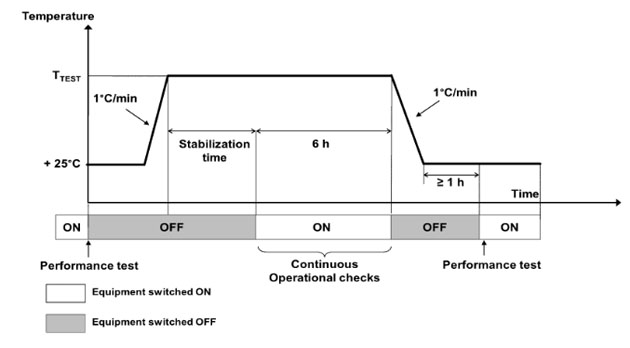

圖 1 干熱試驗曲線圖-A 循環

B循環

a）將進行性能檢測后的被試品安裝在高溫試驗箱內；

b）以1℃/min的速率將箱內溫度從常溫升至TTEST；

c）保持至少2h使被試達到溫度穩定；

d）啟動被試品使其工作，并保持6h，進行操作檢查；

e）使被試品停止工作，以1℃/min的速率將箱內溫度升至TTEST+15℃；

f）啟動被試品使其工作，并保持10min，進行操作檢查；

g）使被試品停止工作，將箱內溫度以1℃/min降至常溫；

h）箱內常溫保持至少1h后啟動被試品使其工作，并進行性能檢測。

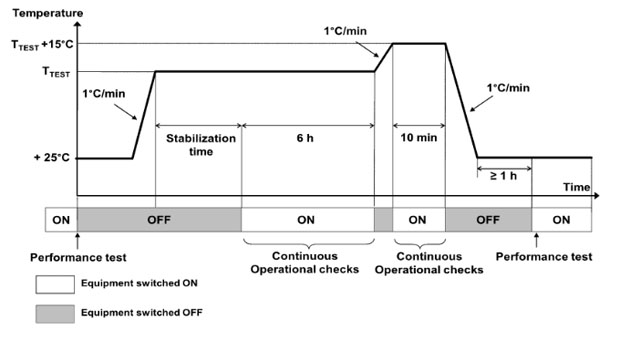

圖 2 干熱試驗曲線圖-B 循環

C循環

a）將進行性能檢測后的被試品安裝在高溫試驗箱內；

b）以1℃/min的速率將箱內溫度從常溫升至TTEST+15℃；

c）保持至少2h使被試達到溫度穩定；

d）啟動被試品使其工作，并保持10min，進行操作檢查；

e）被試品保持工作狀態，以1℃/min的速率將箱內溫度降至TTEST；

f）保持箱內溫度6h，進行操作檢查；

g）使被試品停止工作，將箱內溫度以1℃/min降至常溫；

h）箱內常溫保持至少1h后啟動被試品使其工作，并進行性能檢測。

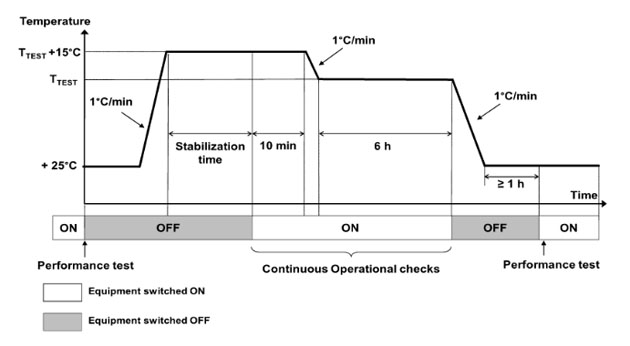

圖 3 干熱試驗曲線圖-C 循環

5、試驗要求

設備要求：試驗箱應能達到最高溫度85℃，且升降溫速率能達到1℃/min；

結果要求：性能測試結果應滿足等級A的要求
